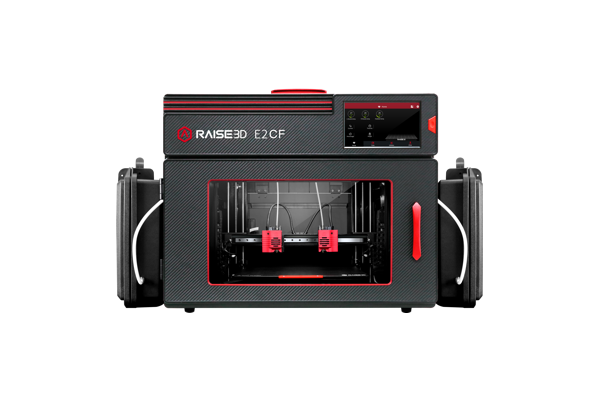

Raise3D E2CF
Raise3D E2CF je stolní 3D tiskárna technologie FFF optimalizovaná pro 3D tisk abrazivních filamentů – vyztužených uhlíkovými vlákny. Tato stolní 3D tiskárna je konstruována pro přesnou výrobu, prototypování a další účely v oblasti velmi odolných modelů.
| Technologie tisku | FFF (Fused Filament Fabrication), otevřený systém gCode |
| Open source | gCode |
| Profesionální SW | ideaMaker |
| Vyrovnání tiskové desky | Automatické + Mesh map s detekcí nerovností v ploše |
| Detekce filamentu | Ano – run out senzor |
| Výška vrstvy | 0,01 – 0,25 mm |
| Rozlišení – přesnost | XYZ 0,78 / 0,78 / 0,078 [μ] |
| Filament diametr | 1,75 mm |
| Kompatibilní materiál | Doporučuné materiály Ø 1,75 Raise3D Industrial PA12 CF, PA12 CF Support, PPA CF, PPA GF, PPA Support (PET CF and PPS CF Coming soon) |
| Max. teplota podložky | 110 °C |
| Max. teplota trysek: | 300 °C |
| Tiskové HotEnd (trysky): | 0.4 mm (standard), 0.6 / 0.8 (volitelně) |
| Počet extruderů | IDEX dva nezávislé extrudery |
| Ovládání | Dotykový podsvícený displej 7″ |
| Certifikace | CF / FCC |
| Stavební komora | tisk jedním extruderem 330 x 240 x 240 mm tisk dvěma extrudery 295 x 240 x 240 mm |
| Konektivita | Wi-Fi, LAN, USB, Live kamera |
| Hepa | HEPA filtr s aktivním uhlíkem |
| Formáty souborů | STL / OBJ / 3MF / OLTP |
| Podporovaný OS | Windows / macOS / Linux |
| Rozměry š-h-v | 607 x 596 x 465 mm (balení 750 x 750 x 136 mm) |
| Hmotnost | 35kg (balení 50kg) |
| Záruka | Standardně 1 rok, lze rozšířit na 2 a 3 roky při nákupu. |
Raise3D E2CF je stolní 3D tiskárna technologie FFF optimalizovaná pro 3D tisk abrazivních filamentů – vyztužených uhlíkovými vlákny. Tato stolní 3D tiskárna je konstruována pro přesnou výrobu, prototypování a další účely v oblasti velmi odolných modelů.
Filamenty vyztužené uhlíkovými vlákny mají nízkou hustotu, vysokou pevnost a jsou odolné vůči korozi, statické elektřině a vysokým teplotám. Mají vysoký potenciál pro širokou škálu aplikací v rámci průmyslových odvětvích, kde se očekává optimální poměr pevnosti vůči hmotnosti výrobků. Typickým požadavkem je letecký a automobilový průmysl. Tiskárna E2CF je odolná, má uživatelsky přívětivě ovládání a je stabilní v provozu a výkonu. Poskytuje opravdu přesné výtisky v tiskové komoře (single tisk 330 × 240 × 240 mm / duální tisk 295 × 240 × 240 mm).
VLASTNOSTI RAISE E2CF

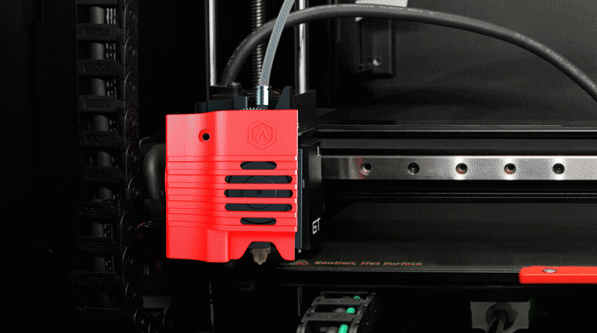

Trysky s vysokou odolností
Naše nové trysky z karbidu křemíku mají vynikající odolnost proti opotřebení a tepelné vodivosti. To účinně snižuje otěr, kterému je tryska vystavena při tisku, a tryska je tak mimořádně odolnější.
*Vyvíjíme trysky z dalších materiálů vhodných pro tisk uhlíkových vláken. O jejich uvedení na trh vás budeme informovat.
Dual direct drive extruder systému
Ozubená kola extruderu pro podávání filamentu jsou vyrobena z vysoce tvrdé oceli a s teplotní úpravou zajišťují lepší odolnost proti opotřebení.
Díky naší vlastní geometrie profilu zubů ozubených kol je filament pevně držen v místě, aby při vytlačování nedocházelo k prokluzu. Tím je zajištěna stabilita tisku abrazivními materiály, které mohou v jiných konstrukcích 3D tiskáren způsobovat nepřesnosti a poruchy.

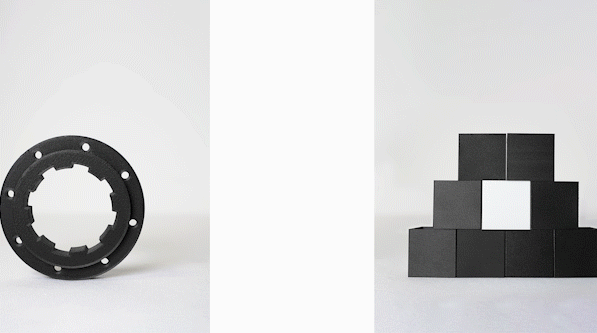

Navrženo pro tisk filamentů s uhlíkovými vlákny (karbon)
E2CF dokonale tiskne průmyslové filamenty Raise3D PA12 CF a jeho podpůrný materiál. V budoucnu budou pro E2CF k dispozici další abrazivní filamenty, například PPA CF, PET CF, PPS CF a další. Společnost Raise3D připravuje a testuje další filamenty s mimořádnou odolností a také spolupracuje s výrobci třetích stran v rámci programu certifikace „Raise3D Open Filament Program“, například BASF a LEHVOSS.
*E2CF podporuje pouze autorizované filamenty a tiskové profily. Úplný seznam naleznete v technickém listu nebo kontaktujte společnost Raise3D.
Filament Raise3D Industrial PA12 CF obsahuje jako aditivum krátká uhlíková vlákna a vykazuje vynikající tuhost a pevnost, tepelnou odolnost, nízkou deformaci a nízkou nasákavost. Zároveň má tento materiál vynikající poměr pevnosti k hmotnosti a po žíhání získá lepší mechanické vlastnosti a rozměrovou stabilitu, díky čemuž je vhodnou alternativou kovové náhrad při výrobě některých lehkých součástí.
Raise3D průmyslový PA12 CF Support filament

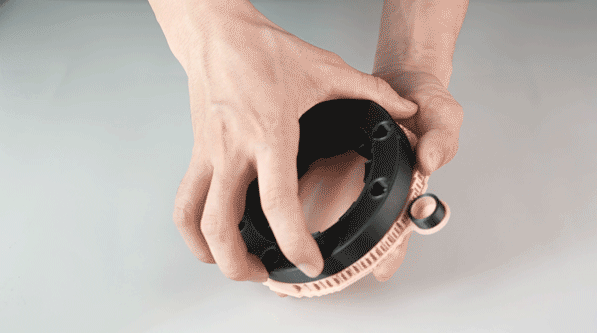

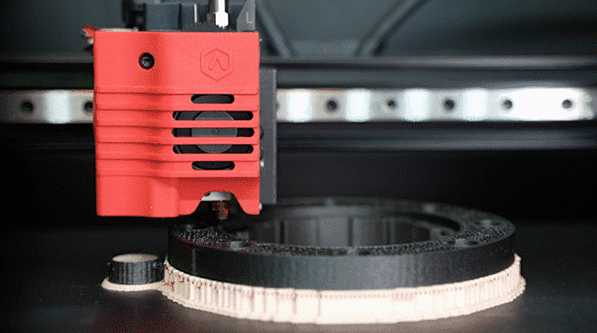

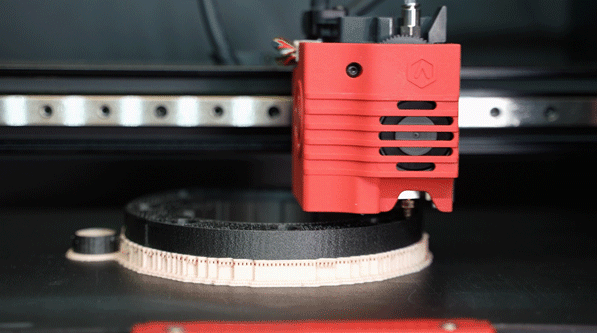

Raise3D průmyslový PA12 CF Support Filament je snadno odlamovací podpůrný materiál speciálně vyvinutý pro tisk Nylonu (např. PA12) vyztužený uhlíkovými vlákny. Během procesu 3D tisku vytváří stabilní podpůrnou strukturu, zajišťuje správnou přilnavost k tištěným povrchům a brání případné deformaci. Jako takový výrazně zlepšuje kvalitu povrchu převisů a prohlubní tištěných předmětů. Po dokončení tisku lze podpůrnou strukturu snadno odstranit nebo oddělit od vytištěných dílů. Tento podpůrný materiál je kompatibilní s mnoha PA materiály vyztuženými uhlíkovými vlákny a vykazuje vysokou spolehlivost.

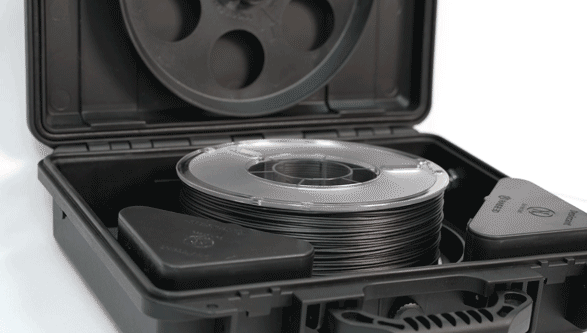

Raise3D Filament Dry Box
Ve standardní dodávce jsou závěsné zásobníky pro uložení cívky filamentu. Uzavřením prostoru pro filament lze účinně zabránit působení prachu a vlhkosti na materiál, a to až po dobu 30 dnů. Tyto informace vychází z interních testovacích údajů společnosti Raise3D.

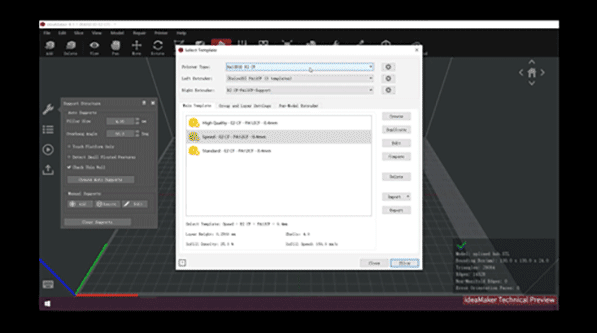

ideaMaker profily filamentů
E2CF, respektive definice materiálů v ideaMaker, je vybaven konečnými profily filamentů, které byly opakovaně testovány a ověřeny našimi inženýry. Před tiskem není třeba parametry upravovat, prostě jen využijete, co bylo výrobcem definováno pro snadný a kvalitní tisk.
Stejně jako ostatní produkty Raise3D může i E2CF využit pro malosériovou výrobu, která může snadno nahradit vaší stávající produkci výrobků a v mnohem nižším nákladovém zatížení.
APLIKACE
Kompozitní materiály z uhlíkových vláken jsou stále oblíbenější pro své mnohostranné využití, včetně funkčních prototypů, v letectví, automobilovém průmyslu, zdravotnictví, sportovním vybavení, stavebnictví, elektronice a dalších oborech. Ve správných 3D tiskárnách jsou snadno tisknutelné a výtisky / výrobky disponují nadstandardní odolností. Navíc disponují dalším potenciálem pro nejrůznější využití, například jako přípravky a upínací komponenty v linkách sériové výroby.
IDEX A RYCHLÁ OBSLUHA
Raise3D E2CF disponuje mnoha skvělými technickými řešeními, které z ní činí 3D tiskárnu produkující mimořádně odolné výtisky na bázi karbonových aditiv. Konstrukce uzavřené tiskové komory, flexibilní tiskové podložky a dvou nezávislých IDEX extrudery, snadný ovládací systém s velkým dotykovým displejem a vnitřní produktivní algoritmy EVE Smart assistant jsou jen součástí mnoha dalších funkcí, které zjednodušují a zpřístupňují 3D tisk pro uživatele, obsluhu a napříč výrobními a vývojovými obory.

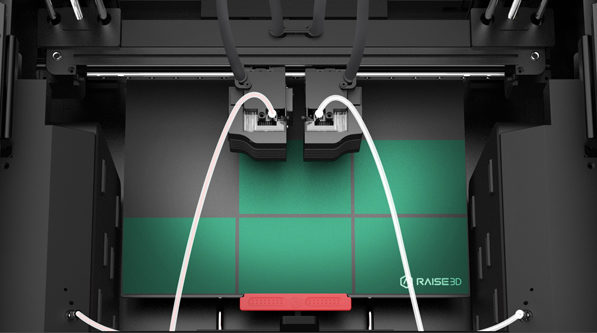

Co je IDEX a co přináší
IDEX je zkratka pro nezávislé duální extrudery (InDependent EXtruders), což znamená, že extrudery mohou během tisku pracovat nezávisle na sobě podél stejné osy jako pasivní / aktivní. V případě multimateriálové úlohy pasivní extrudér zůstává neaktivní, zatímco druhý aktivní extrudér tiskne model, čímž se minimalizuje riziko, že by tryska pasivního extruderu poškodila povrch tiskové úlohy během tisku. Jednoduše řečeno, žádný z extruderů (trysek) neovlivňuje práci toho druhého. To je nejen princip ale také hlavní výhoda IDEX.

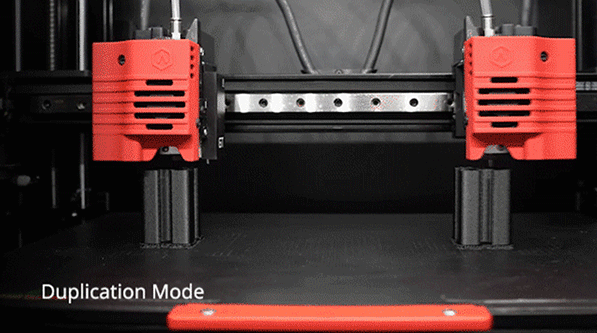

IDEX mirror / duplication
Technologie IDEX umožňuje 3D tisk dvěma specifickými režimy, Mirror Mode a Duplication Mode.
Zrcadlový (mirror) režim vytiskne v současném čase dva modely zrcadlově obrácené. Duplikační režim vytiskne současně dva shodné modely, každý pomocí jedné trysky / extruderu. Mod duplikace je synchronizovaný tisk dvou shodných modelů. Mirror je podobný synchronizovaný tisk ale dvou zrcadlově opačných modelů (levá a pravá bota). Oba mody zdvojnásobují produktivitu 3D tisku.

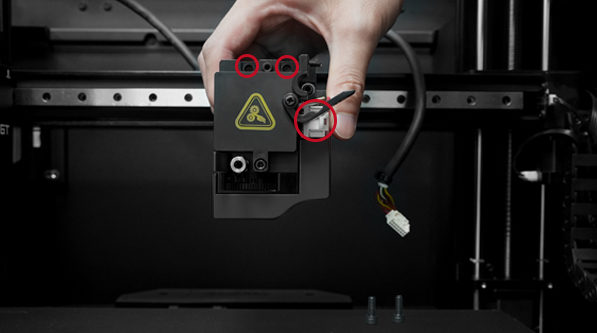

EasySwap je skutečně easy
Zapomeňte na šroubovák nebo imbus. Raise3D E2CF HotEnd se vyměňuje pomocí zácvaků. Jednoduše stlačíte aretační tlačítko, HotEnd se tím uvolní ze svého lože a můžete jej pohodlně vyjmout. Následně jej podobným způsobem nahradíte novým HotEnd. Tento úkon budete nejčastěji provádět při požadavku změny průměru trysky, nebo materiálového typu trysky a také finálně při dosažení meze živostnosti trysky.
Automatická kalibrace a MeshMaping
optimální mezera mezi hrotem trysky a tiskovou deskou je důležitým předpokladem ke kvalitě konečného výsledku tisku. Vyrovnání tiskové desky zajistí vnitřní algoritmus E2CF a uživatel / operátor pouze potvrdí finální zjištění kalibračního výsledku. Hrot trysky HotEnd naměřil hodnoty a bude kompenzovat rozdíly v ploše a zajistí tak požadovanou kvalitu.
Flexiblní podložka pro snadné oddělení výtisku
Stavební podložka je plochý povrch, který během tisku dočasně přilne ke spodní vrstvě modelu. Je to také povrch, na který se nanáší lepidlo při tisku se specifickými filamenty. Někdy může dojít ke poškození výtisků při sejmutí.
E2CF obsahuje BuildTak FlexPlate, flexibilní stavební podložku (folii). BuildTak FlexPlate lze prohnout, což umožňuje snadné odstranění 3D výtisků. Tím se minimalizuje potenciální poškození výtisku při jeho sejmutí z podložky.
Celokovová konstrukce
Celokovový rám je zásadní konstrukční předpoklad pro spolehlivost, přesnost a kvalitu výkonu celého pohybového tiskového ústrojí.
Vysoce kvalitní 3D tisk pochází z vysoce kvalitních 3D tiskáren. Stolní 3D tiskárna E2CF využívá celokovový rám k vytvoření specifického pohybového systému, který umožňuje stroji plynule klouzat při tisku. Tento pohybový systém pracuje s přesným polohováním, aby zajistil co nejpřesnější 3D tiskové úlohy.
Hepa filtr
Vzduchová filtrace HEPA zachycuje případné toxické částice uvolněné během 3D tisku z filamentu.
Stolní 3D tiskárna E2CF je vybavena vzduchovou filtraci HEPA pro zachycení jakýchkoli částic (včetně nanočástic), které se mohou do vzduchu uvolnit během 3D tisku. Vzduchový filtr HEPA funguje efektivně ve všech prostorách – třídy, kanceláře, velké i malé pracovní prostory. Vzduchová filtrace HEPA E2CF funguje tiše a je navržena tak, aby maximálně chránila uživatelské prostředí jakéhokoli pracovního prostoru.
Dotykový displej
Velký dotykový displej (7″) je vysoce efektivní pro řízení / nastavení tiskárny a zobrazení detailů procesu tisku včetně on-line sledování.
Standardní součástí E2CF je vnitřní kamera, která může přenášet obraz tiskového procesu přímo na displej a na váš počítač. Při aktivním připojení k RaiseCloud, umožňuje uživatelům navíc vzdálené sledování obrazu.
Velký 7“ dotykový displej poskytuje přímou interakci s tiskárnou jako je asistence pro nastavení, vizuální výběr modelu a zjednodušené ovládání. A konečně, stejně jako všechny 3D tiskárny Raise3D je E2CF kompatibilní s ideaMaker a RaiseCloud, cloudovou platformou pro správu 3D tisku.
Detekce dvířek
Dvířka stavební komory jsou opatřená čídlem, které zajistí při jejich otevření případné pozastavení tisku z bezpečnostních důvodů.
Kromě detekce přítomnosti filamentu, navázání tisku po výpadku proudu a dalším usnadňujícím vybavením a funkcemi, má E2CF také kontrolní čidlo uzavření dvířek. To znamená, že při jejich nedovření či otevření nespustí tisk, pokud je požadováno. Tato funkce se také využívá při použití E2CF ve školách anebo v přítomnosti dětí. Při otevření dvířek, se tisk pozastaví do doby, než kvalifikovaná obsluha učiní, co je třeba.
ideaMaker
ideaMaker je free 3D slicovací software vytvořený pro 3D tiskárny Raise3D a je kompatibilní s mnoha dalšími výrobci 3D tiskáren.
RaiseCloud
RaiseCloud je cloudová platforma pro správu 3D tisku, která dokáže vzdáleně monitorovat proces tisku a řídit tiskové úlohy pro efektivnější 3D tisk.
ideaMaker Library
Knihovna ideaMaker Library poskytuje uživatelům tiskové profily pro různé filamenty, včetně filamentů Raise3D a certifikovaných filamentů OFP, což zjednodušuje nastavení parametrů tisku.
